精密机械加工用超高精度铝合金厚板 ALHIGHCE™
轧制方向标记
ALHIGHCE™ 是兼备优异的板厚精度与表面平直度的5052超高精度铝合金厚板，在满足客户对降低残留应力、提高表面品质需求的同时，为客户节省成本作贡献。
-
通过不断改进生产工序，大幅度提高了铝合金板的平直度！ -
采用先进的轧制技术，板厚精度高达JIS标准的近1/10！
-
采用独家热处理技术，大幅度降低了合金板内部的残余应力！
-
每张合金板均经过严格的表面检查，确保高品质的合金板面（两面）！
用途
半导体制造装置、液晶制造装置、太阳能电池板制造装置、工业机器人、医疗器械、办公自动化设备、光学仪器、各种模具、工夹具等
残余应力

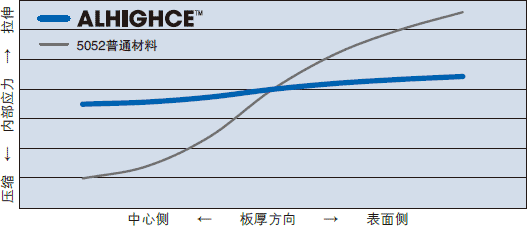

板厚方向的内部应力分布示意图
种类、调质处理与化学成分
A5052P-H112
(単位：Wt/%)
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Al |
|---|---|---|---|---|---|---|---|
| 0.25以下 | 0.40以下 | 0.10以下 | 0.10以下 | 2.2～2.8 | 0.15～0.35 | 0.10以下 | 剩余部分 |
板厚精度
(単位：mm)
| 板厚 |
4以上 ～6 以下 |
超过6 ～12 以下 |
超过12 ～16 以下 |
超过16 ～18 以下 |
超过18 ～22 以下 |
超过22 ～25 以下 |
超过25 ～35 以下 |
超过35 ～45 以下 |
超过45 ～50 以下 |
|---|---|---|---|---|---|---|---|---|---|
| ALHIGHCE™公差 | ±0.04 | ±0.05 | ±0.08 | ±0.09 | ±0.10 | ±0.12 | ±0.15 | ±0.20 | ±0.25 |
| 每张原板的偏差值（参考） | 0.02 | 0.03 | 0.05 | 0.06 | 0.07 | 0.09 | 0.12 | 0.15 | 0.2 |
参考(単位：mm)
| 板厚 | 4 | 5 | 6 |
超过6 ～8 以下 |
超过8 ～11 以下 |
超过11 ～12 以下 |
超过12 ～16 以下 |
超过16 ～19 以下 |
超过19 ～21 以下 |
超过21 ～22 以下 |
超过22 ～27 以下 |
超过27 ～29 以下 |
超过29 ～35 以下 |
超过35 ～40 以下 |
超过40 ～49 以下 |
超过49 ～50 以下 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ALJADE™ 公差 |
±0.06 | ±0.07 | ±0.08 | ±0.10 | ±0.15 | ±0.18 | ±0.20 | ±0.22 | ±0.25 | ±0.30 | ±0.40 | ±0.50 | ||||
| JIS公差 | ±0.35 | ±0.45 | ±0.50 | ±0.60 | ±0.70 | ±0.80 | ±0.90 | ±1.0 | ±1.1 | ±1.3 | ||||||
表面平直度
- ALHIGHCE™
- 板厚4～50mm 0.2mm以下/M
机械性能（代表值）
| 板厚(mm) | 拉伸强度(N/mm2) | 屈服强度(N/mm2) | 伸长率(％) |
|---|---|---|---|
| 4以上～13以下 | 226 | 133 | 23 |
| 超过13～50以下 | 203 | 104 | 31 |
产品尺寸
(単位：mm)
| 板厚 | 幅宽×长度 |
|---|---|
| 4～50 |
1,250×2,500 1,525×3,050 |
